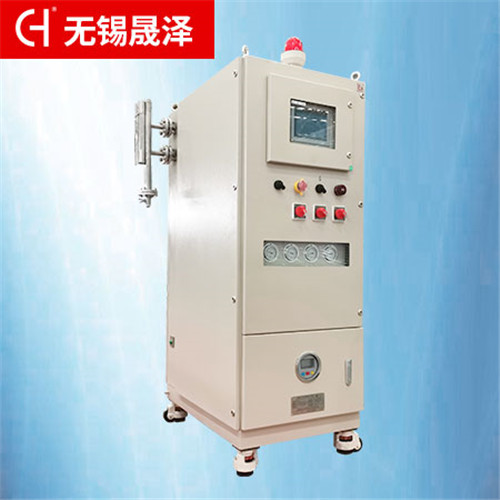

在voc油氣冷凝回收處理裝置中，根據汽油油氣組分組成的數據和標準規定的排放限值，將組分分為3組考量設計，油氣冷凝單元分段設置冷凝換熱器，由三級冷凝組成。

1、預冷級，將三級冷凝余氣返回“前置換熱器”，與進入裝置的常溫油氣進行熱交換，油氣溫度降低至3-5℃。

2、通過制冷機組提供冷量，將1級過來油氣降溫至-35℃。二級設置為雙換熱器，一備一用，在因?yàn)樗Y(jié)霜產生阻力到pa左右，進行切換，啟用備用換熱器，同時對停用換熱器進行融霜處理。化霜以后待用。

3、通過制冷機組提供冷量，將二級過來油氣降溫至-70℃。

各級voc冷凝回收作用為：1級預冷級，配設前置換熱器，利用三級排出的中低溫余氣冷量與進入裝置的油氣進行熱交換，將油氣溫度從環境溫度降到3-5℃左右，使油氣中絕大部分水蒸汽冷凝液化；2級淺冷級，從3℃左右降到-35℃，使油氣中C5以上組分冷凝液化；3級中冷級，從-35℃左右降到-70℃。

二級凝結換熱器設置為雙冷箱，一備一用，在運行冷箱遇結霜情況時，切換使用，同時對結霜冷箱融霜處理。確保處理裝置長時間連續運行，滿足發油作業需要。

本工藝?yán)淠b置有利于冷凝液化的條件，一是設置工況溫度段低于對應組的組分沸點，計算配置的冷負荷能夠滿足冷凝的需要；二是在凝結器結構中，重組分凝結過程同時的液滴會夾帶輕組分液化，增加冷凝液化效果。為確保處理裝置的連續靠譜運行，裝置二級配置為2套，確保運行時間長不需要停機融霜。
