結構及特點: 2BE1真空泵具有結構簡單、易于維護、運行可靠、高效節能等優點。該系列的驅動有兩種形式;一是用低速電動機,通過聯軸器與泵直接連接;二是用高速電動機通過皮帶傳動。此系列的真空泵可以在允許轉速范圍內的任意轉速下工作,因此用戶可以根據自己的需要確定所需的轉速或連接形式。應用范圍:用于抽吸不含固體顆粒、不溶于水、無腐蝕性的氣體,適用于煤炭、電力、冶金、石油、化工、輕工、紡織、造紙、食品、航空等部門的真空過濾脫水、除氣、除灰、蒸發、干燥、送料、浸澤、回潮和高空模擬等。 技術參數:
型號 |
轉速 (傳動方式) r/min |
軸功率kW |
電機功率kW |
配用電機380V |
極限真空度mbar |
******抽氣速率 |
泵重 (整機) kg |
安裝尺寸 |
m3/h |
m3/min |
2BE1 102-0 (點擊查看性能曲線) |
1450(直聯) |
5.8 |
7.5 |
Y132M-4 |
33mbar (-0.098MPa) |
235 |
3.9 |
311 |
泵頭安裝尺寸 直聯傳動安裝尺寸 皮帶傳動安裝尺寸
|
1300(皮帶) |
5.0 |
7.5 |
Y132M-4 |
210 |
3.5 |
295 |
1625(皮帶) |
6.8 |
7.5 |
Y132M-4 |
270 |
4.5 |
311 |
1750(皮帶) |
8.0 |
11 |
Y160M-4 |
290 |
4.8 |
346 |

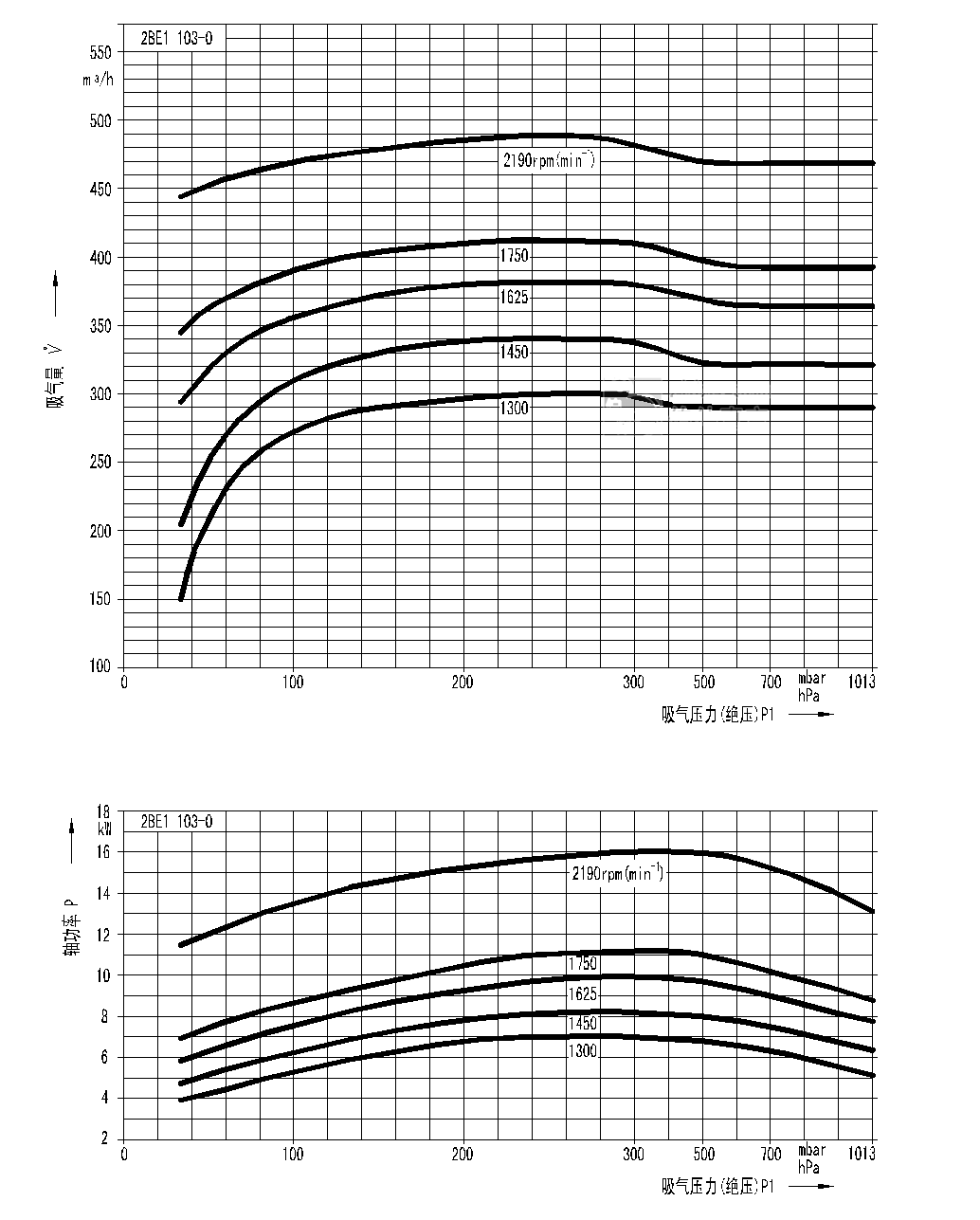

2BE1 103-0 (點擊查看性能曲線) |
1450(直聯) |
8.2 |
11 |
Y160M -4 |
33mbar (-0.098MPa) |
340 |
5.7 |
363 |
1300(皮帶) |
7.0 |
11 |
Y 160M -4 |
300 |
5.0 |
347 |
1625(皮帶) |
9.9 |
15 |
Y 160L -4 |
385 |
6.4 |
388 |
1750(皮帶) |
11.1 |
15 |
Y 160L -4 |
412 |
6.9 |
388 |
2BE1 151-0 (點擊查看性能曲線) |
1450(直聯) |
10.8 |
15 |
Y160L -4 |
33mbar (-0.098MPa) |
405 |
6.8 |
469 |
1100(皮帶) |
7.2 |
11 |
Y 160M -4 |
300 |
5.0 |
428 |
1300(皮帶) |
9.2 |
11 |
Y 160M -4 |
360 |
6.0 |
444 |
1625(皮帶) |
13.2 |
15 |
Y 160L -4 |
445 |
7.4 |
469 |
1750(皮帶) |
14.8 |
18.5 |
Y 180M -4 |
470 |
7.8 |
503 |

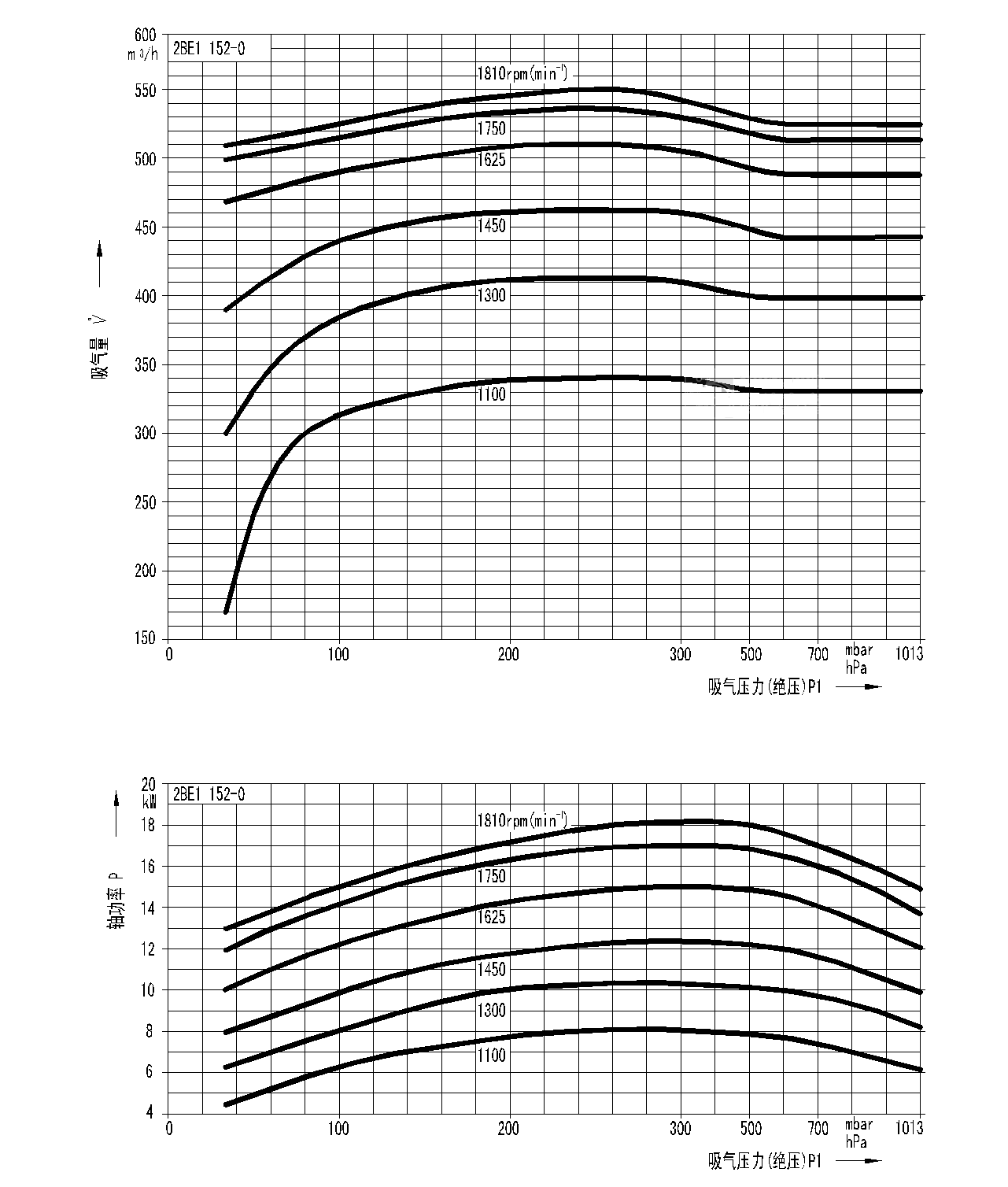

2BE1 152-0 (點擊查看性能曲線) |
1450(直聯) |
12.5 |
15 |
Y160L -4 |
33mbar (-0.098MPa) |
465 |
7.8 |
481 |
1100(皮帶) |
8.3 |
11 |
Y 160M -4 |
340 |
5.7 |
437 |
1300(皮帶) |
10.5 |
15 |
Y 160L -4 |
415 |
6.9 |
481 |
1625(皮帶) |
15.0 |
18.5 |
Y 180M -4 |
510 |
8.5 |
515 |
1750(皮帶) |
17.2 |
22 |
Y 180L -4 |
535 |
8.9 |
533 |

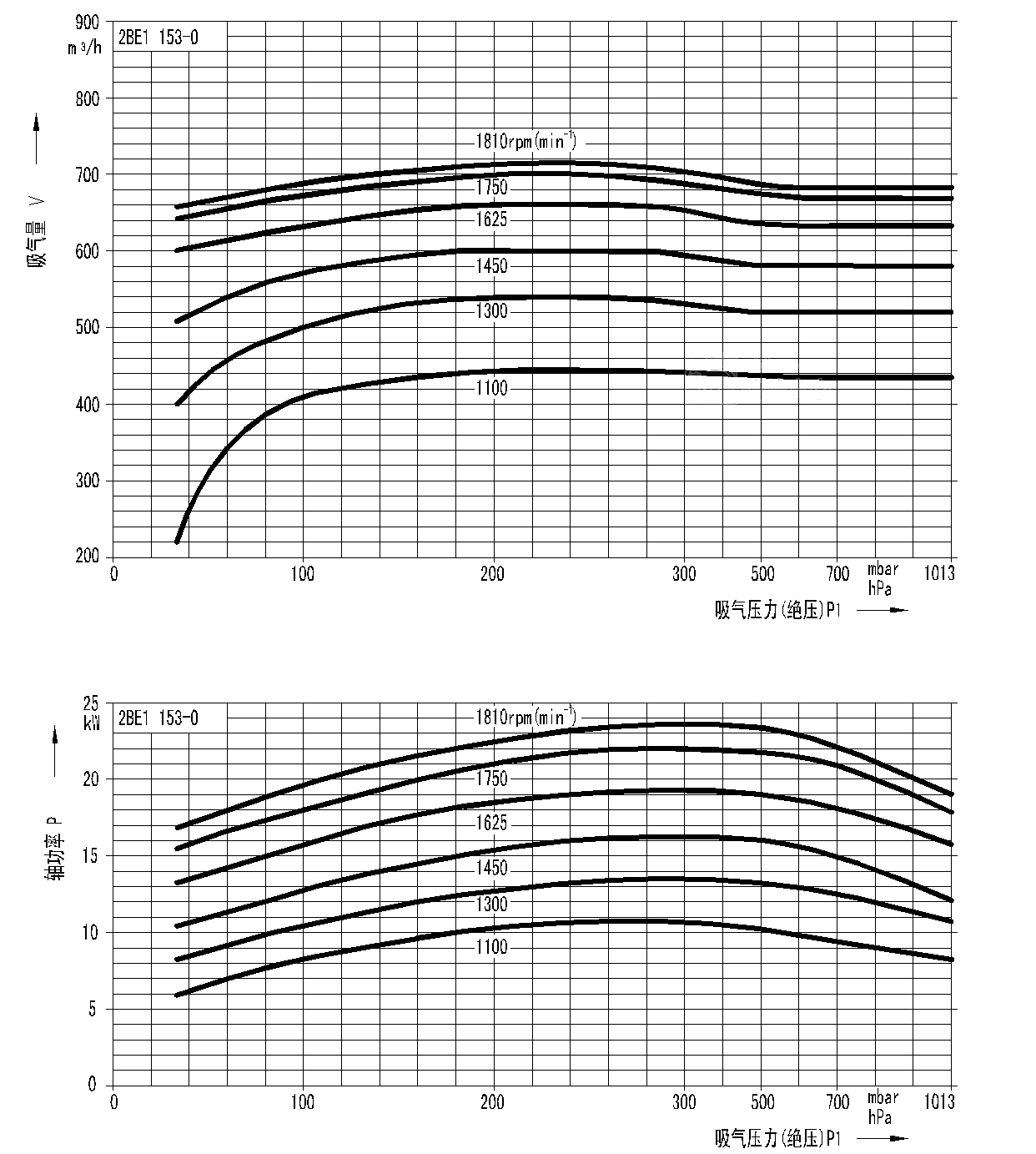

2BE1 153-0 (點擊查看性能曲線) |
1450(直聯) |
16.3 |
18.5 |
Y180M -4 |
33mbar (-0.098MPa) |
600 |
10.0 |
533 |
1100(皮帶) |
10.6 |
15 |
Y 160L -4 |
445 |
7.4 |
480 |
1300(皮帶) |
13.6 |
18.5 |
Y 180M -4 |
540 |
9.0 |
533 |
1625(皮帶) |
19.6 |
22 |
Y 180L -4 |
660 |
11.0 |
551 |
1750(皮帶) |
22.3 |
30 |
Y 200L -4 |
700 |
11.7 |
601 |

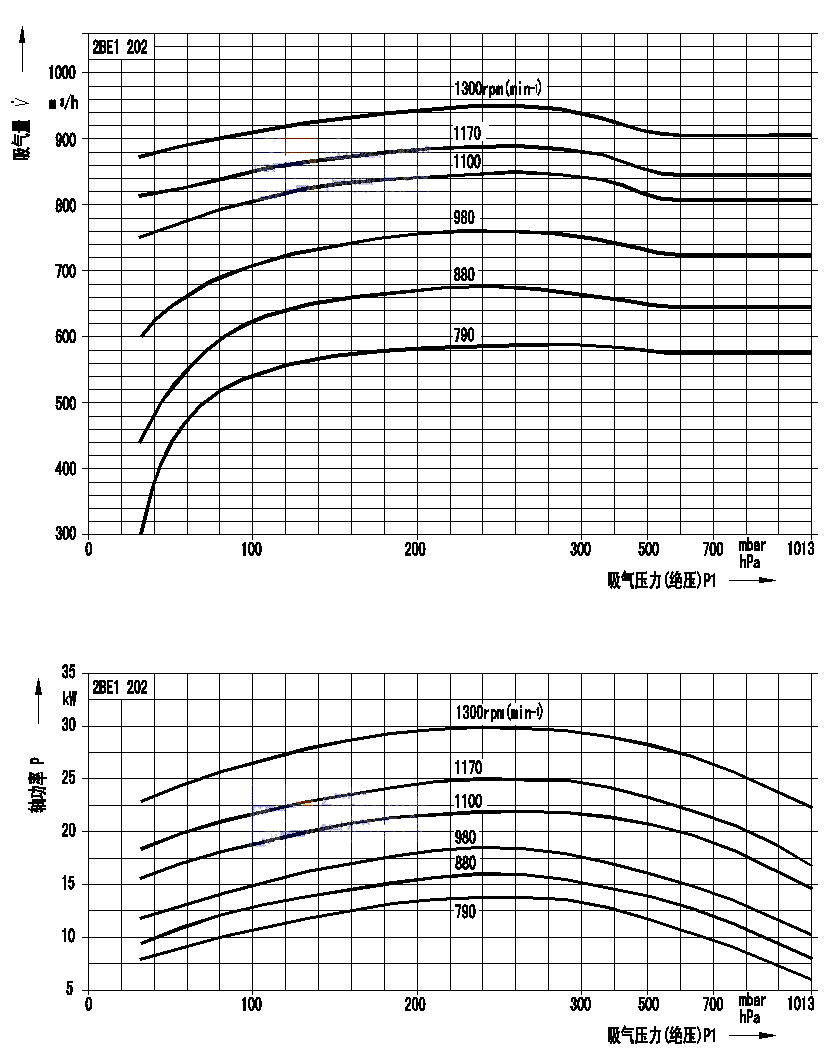

2BE1 202-0 (點擊查看性能曲線) |
970(直聯) |
17 |
22 |
Y200L 2-6 |
33mbar (-0.098MPa) |
760 |
12.7 |
875 |
泵頭安裝尺寸 直聯傳動安裝尺寸 皮帶傳動安裝尺寸
|
790(皮帶) |
14 |
18.5 |
Y 180M -4 |
590 |
9.8 |
850 |
880(皮帶) |
16 |
18.5 |
Y 180M -4 |
670 |
11.2 |
850 |
1100(皮帶) |
22 |
30 |
Y 200L -4 |
850 |
14.2 |
940 |
1170(皮帶) |
25 |
30 |
Y 200L -4 |
890 |
14.8 |
945 |
1300(皮帶) |
30 |
37 |
Y225S-4 |
950 |
15.8 |
995 |

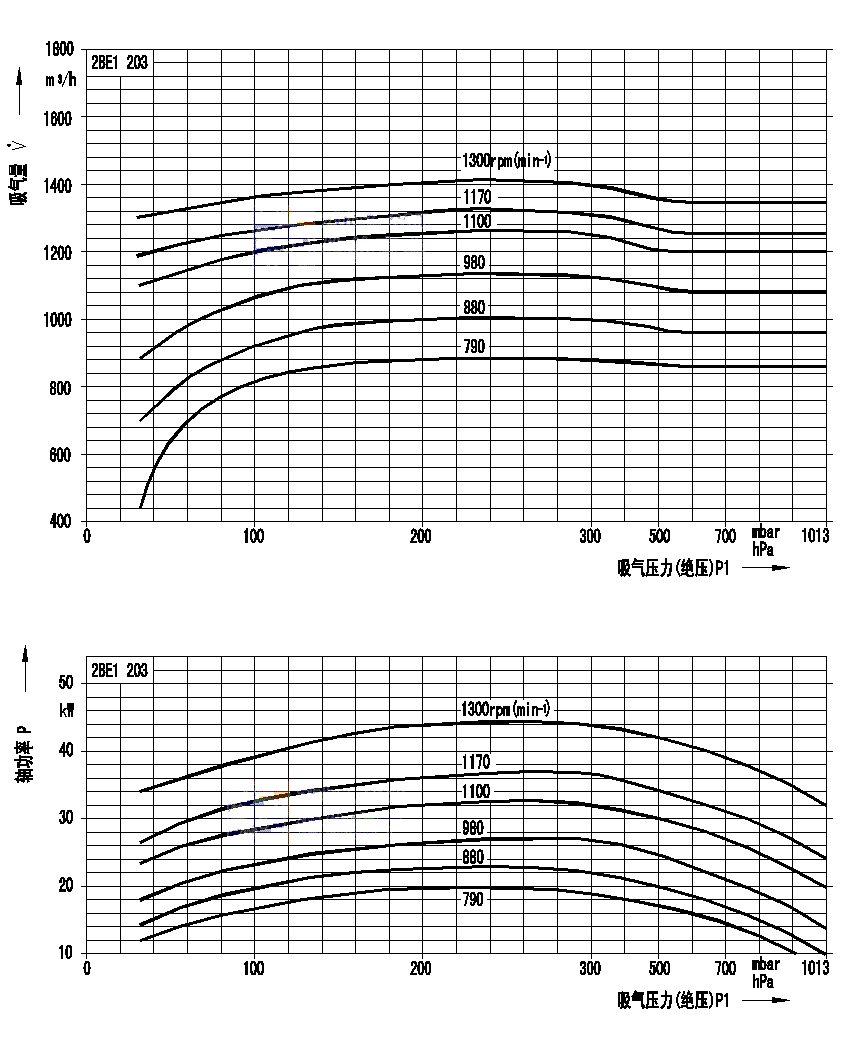

2BE1 203-0 (點擊查看性能曲線) |
970(直聯) |
27 |
37 |
Y250M -6 |
33mbar (-0.098MPa) |
1120 |
18.7 |
1065 |
790(皮帶) |
20 |
30 |
Y 200L -4 |
880 |
14.7 |
995 |
880(皮帶) |
23 |
30 |
Y 200L -4 |
1000 |
16.7 |
995 |
1100(皮帶) |
33 |
45 |
Y 225M -4 |
1270 |
21.2 |
1080 |
1170(皮帶) |
37 |
45 |
Y 225M -4 |
1320 |
22.0 |
1085 |
1300(皮帶) |
45 |
55 |
Y 250M -4 |
1400 |
23.3 |
1170 |

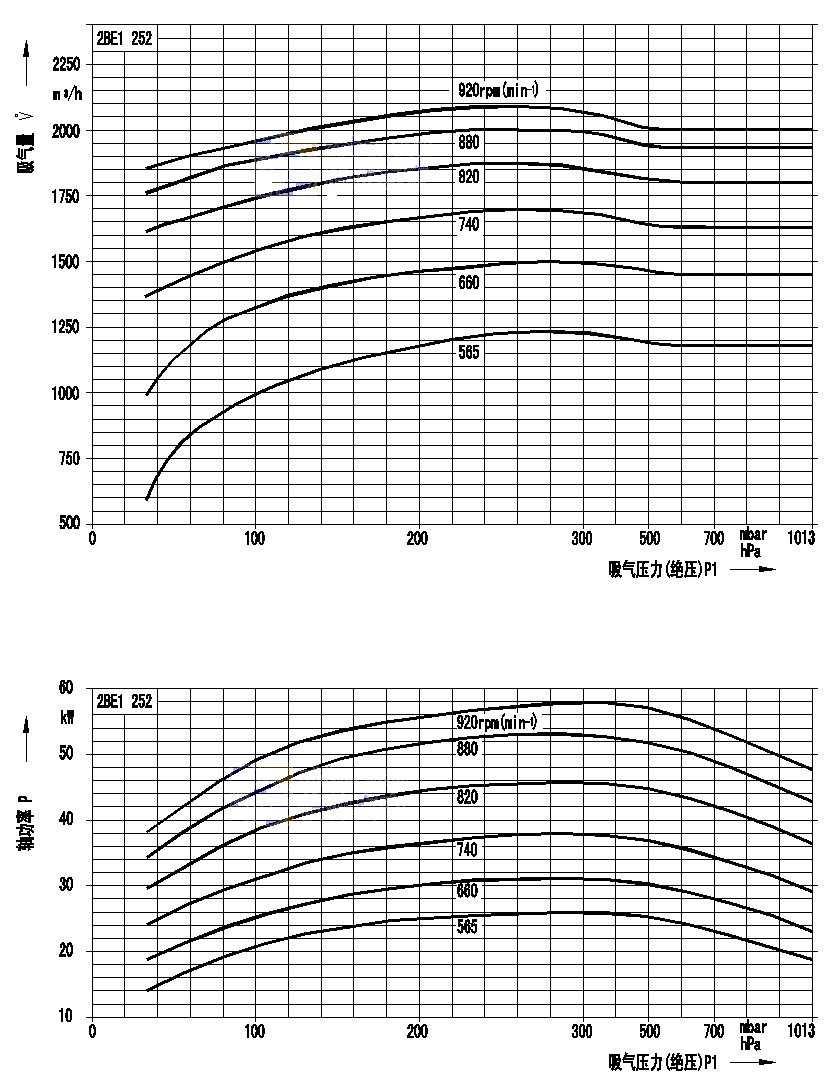

2BE1 252-0 (點擊查看性能曲線) |
740(直聯) |
38 |
45 |
Y280M -8 |
33mbar (-0.098MPa) |
1700 |
28.3 |
1693 |
558(皮帶) |
26 |
30 |
Y 200L -4 |
1200 |
20.0 |
1460 |
660(皮帶) |
31.8 |
37 |
Y225S-4 |
1500 |
25.0 |
1515 |
832(皮帶) |
49 |
55 |
Y 250M -4 |
1850 |
30.8 |
1645 |
885(皮帶) |
54 |
75 |
Y280S-4 |
2000 |
33.3 |
1805 |
938(皮帶) |
60 |
75 |
Y280S-4 |
2100 |
35.0 |
1805 |

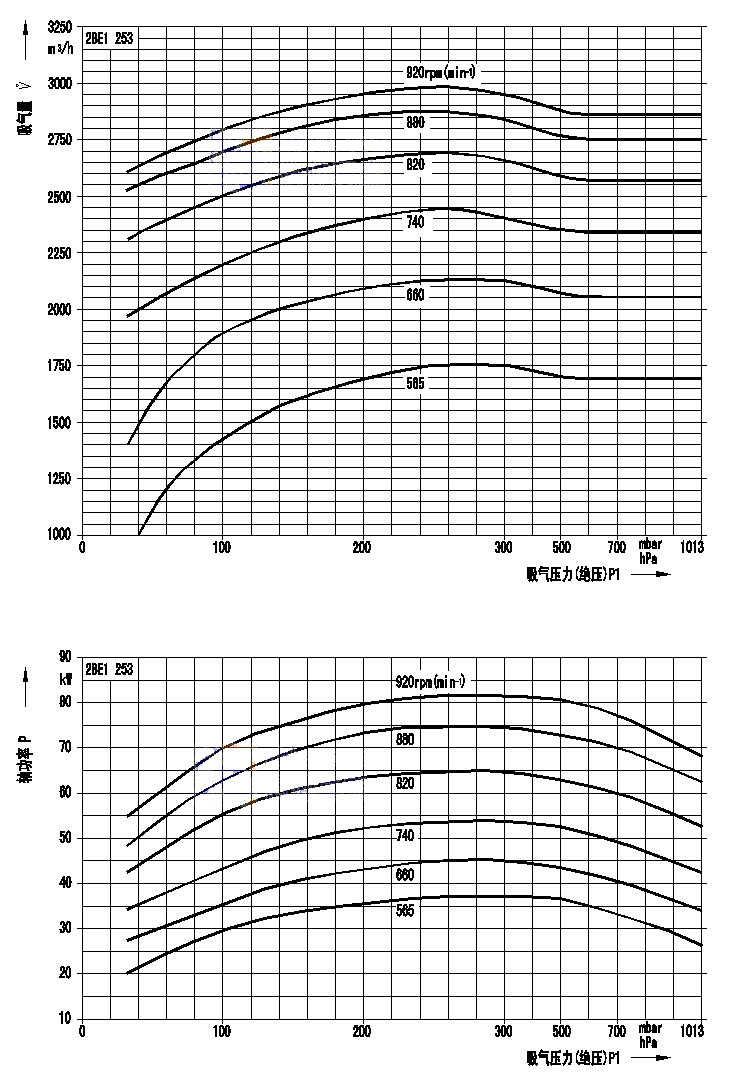

2BE1 253-0 (點擊查看性能曲線) |
740(直聯) |
54 |
75 |
Y315M -8 |
33mbar (-0.098MPa) |
2450 |
40.8 |
2215 |
560(皮帶) |
37 |
45 |
Y 225M -4 |
1750 |
29.2 |
1695 |
660(皮帶) |
45 |
55 |
Y 250M -4 |
2140 |
35.7 |
1785 |
740(皮帶) |
54 |
75 |
Y280S-4 |
2450 |
40.8 |
1945 |
792(皮帶) |
60 |
75 |
Y280S-4 |
2560 |
42.7 |
1945 |
833(皮帶) |
68 |
90 |
Y 280M -4 |
2700 |
45.0 |
2055 |
885(皮帶) |
77 |
90 |
Y 280M -4 |
2870 |
47.8 |
2060 |
938(皮帶) |
86 |
110 |
Y315S-4 |
3020 |
50.3 |
2295 |

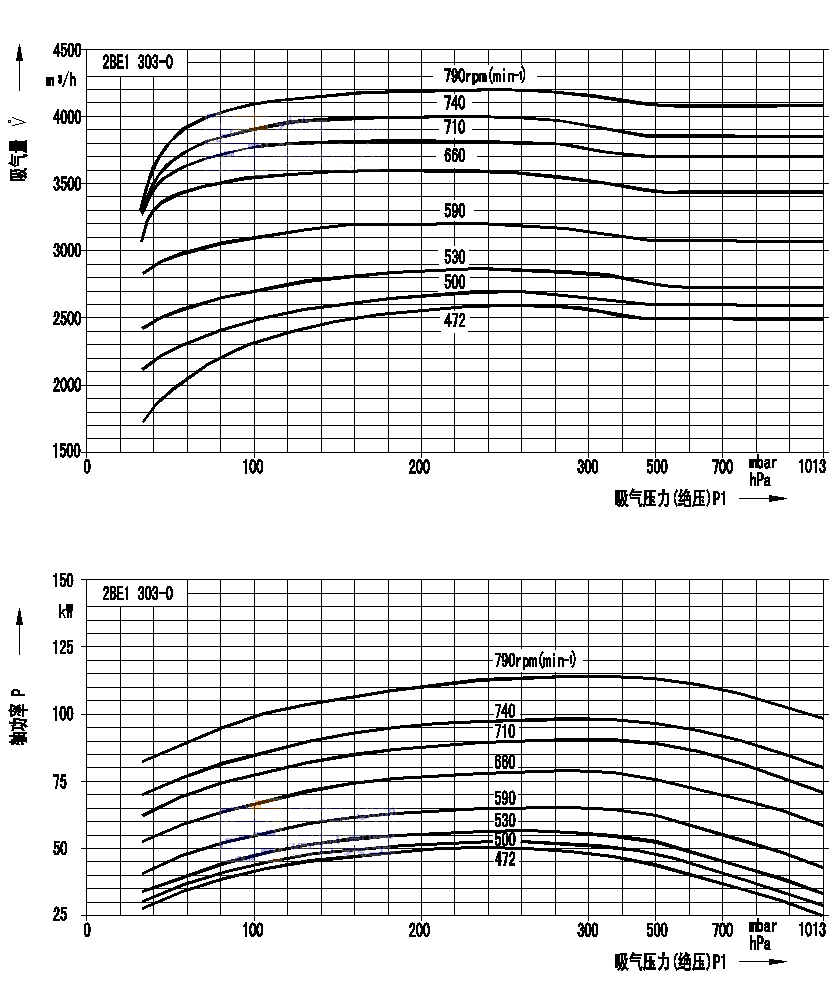

2BE1 303-0 (點擊查看性能曲線) |
740(直聯) |
98 |
110 |
Y315L 2-8 |
33mbar (-0.098MPa) |
4000 |
66.7 |
3200 |
泵頭安裝尺寸 直聯傳動安裝尺寸 皮帶傳動安裝尺寸
|
590(直聯) |
65 |
75 |
Y 315L 2-10 |
3200 |
53.3 |
3200 |
466(皮帶) |
48 |
55 |
Y 250M -4 |
2500 |
41.7 |
2645 |
521(皮帶) |
54 |
75 |
Y280S-4 |
2800 |
46.7 |
2805 |
583(皮帶) |
64 |
75 |
Y280S-4 |
3100 |
51.7 |
2810 |
657(皮帶) |
78 |
90 |
Y 280M -4 |
3580 |
59.7 |
2925 |
743(皮帶) |
99 |
132 |
Y 315M -4 |
4000 |
66.7 |
3290 |

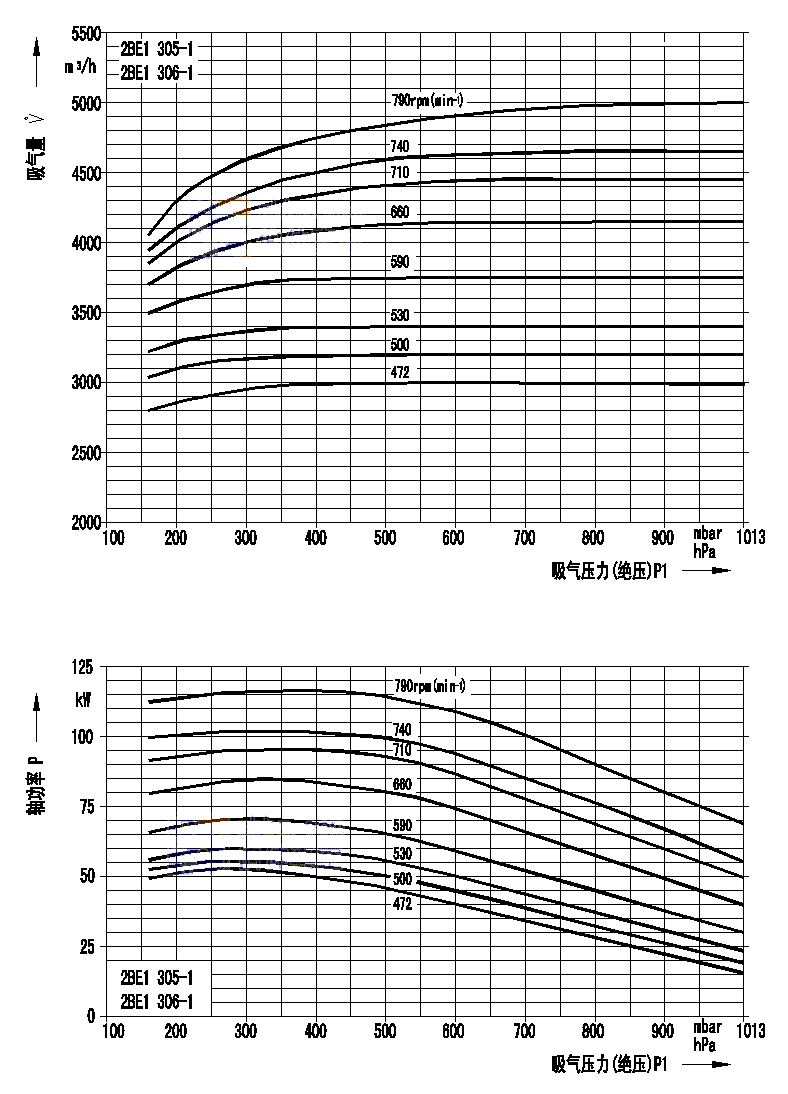

2BE1 305-1 2BE1 306-1 (點擊查看性能曲線) |
740(直聯) |
102 |
132 |
Y355M 1-8 |
160mbar (-0.085MPa) |
4650 |
77.5 |
3800 |
590(直聯) |
70 |
90 |
Y 355M 1-10 |
3750 |
62.5 |
3800 |
490(皮帶) |
55 |
75 |
Y280S-4 |
3150 |
52.5 |
2950 |
521(皮帶) |
59 |
75 |
Y280S-4 |
3320 |
55.3 |
3000 |
583(皮帶) |
68 |
90 |
Y 280M -4 |
3700 |
61.2 |
3100 |
657(皮帶) |
84 |
110 |
Y315S-4 |
4130 |
68.8 |
3300 |
743(皮帶) |
103 |
132 |
Y 315M -4 |
4650 |
77.5 |
3450 |

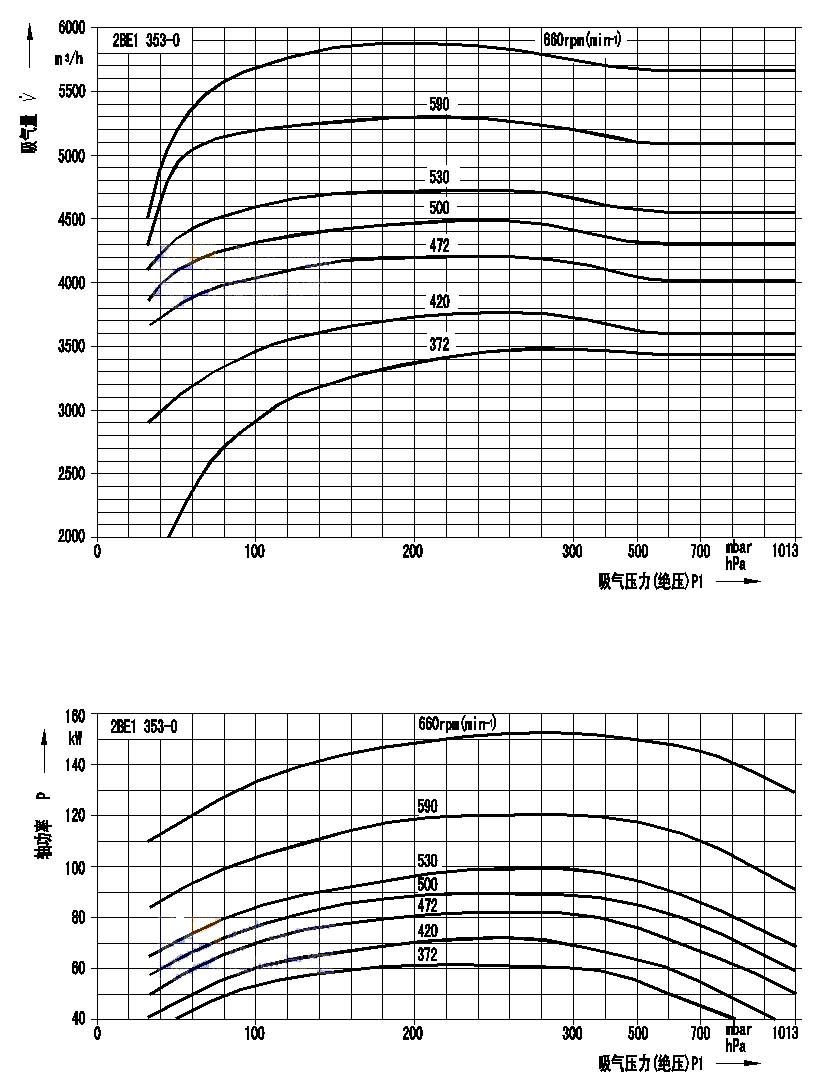

2BE1 353-0 (點擊查看性能曲線)
|
590(直聯) |
121 |
160 |
Y355L 2-10 |
33mbar (-0.098MPa) |
5300 |
88.3 |
4750 |
390(皮帶) |
65 |
75 |
Y280S-4 |
3580 |
59.7 |
3560 |
415(皮帶) |
70 |
90 |
Y 280M -4 |
3700 |
61.7 |
3665 |
464(皮帶) |
81 |
110 |
Y315S-4 |
4100 |
68.3 |
3905 |
520(皮帶) |
97 |
132 |
Y 315M -4 |
4620 |
77.0 |
4040 |
585(皮帶) |
121 |
160 |
Y 315L 1-4 |
5200 |
86.7 |
4100 |
620(皮帶) |
133 |
160 |
Y 315L 1-4 |
5500 |
91.7 |
4100 |
660(皮帶) |
152 |
185 |
Y 315L 2-4 |
5850 |
97.5 |
4240 |

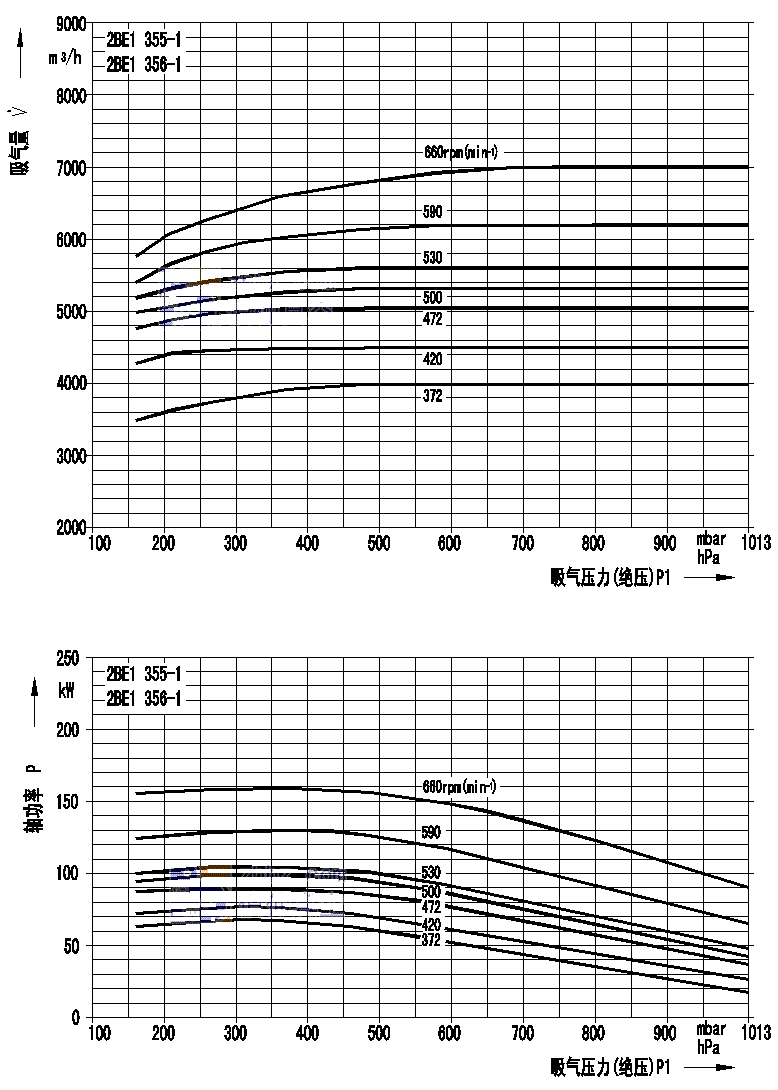

2BE1 355-1 2BE1 356-1 (點擊查看性能曲線)
|
590(直聯) |
130 |
160 |
Y355L 2-10 |
160mbar (-0.085MPa) |
6200 |
103.3 |
5000 |
390(皮帶) |
75 |
90 |
Y 280M -4 |
4180 |
69.7 |
3920 |
435(皮帶) |
86 |
110 |
Y315S-4 |
4600 |
76.7 |
4150 |
464(皮帶) |
90 |
110 |
Y315S-4 |
4850 |
80.8 |
4160 |
520(皮帶) |
102 |
132 |
Y 315M -4 |
5450 |
90.8 |
4290 |
555(皮帶) |
115 |
132 |
Y 315M -4 |
5800 |
98.3 |
4300 |
585(皮帶) |
130 |
160 |
Y 315L 1-4 |
6100 |
101.7 |
4350 |
620(皮帶) |
145 |
185 |
Y 315L 2-4 |
6350 |
105.8 |
4450 |

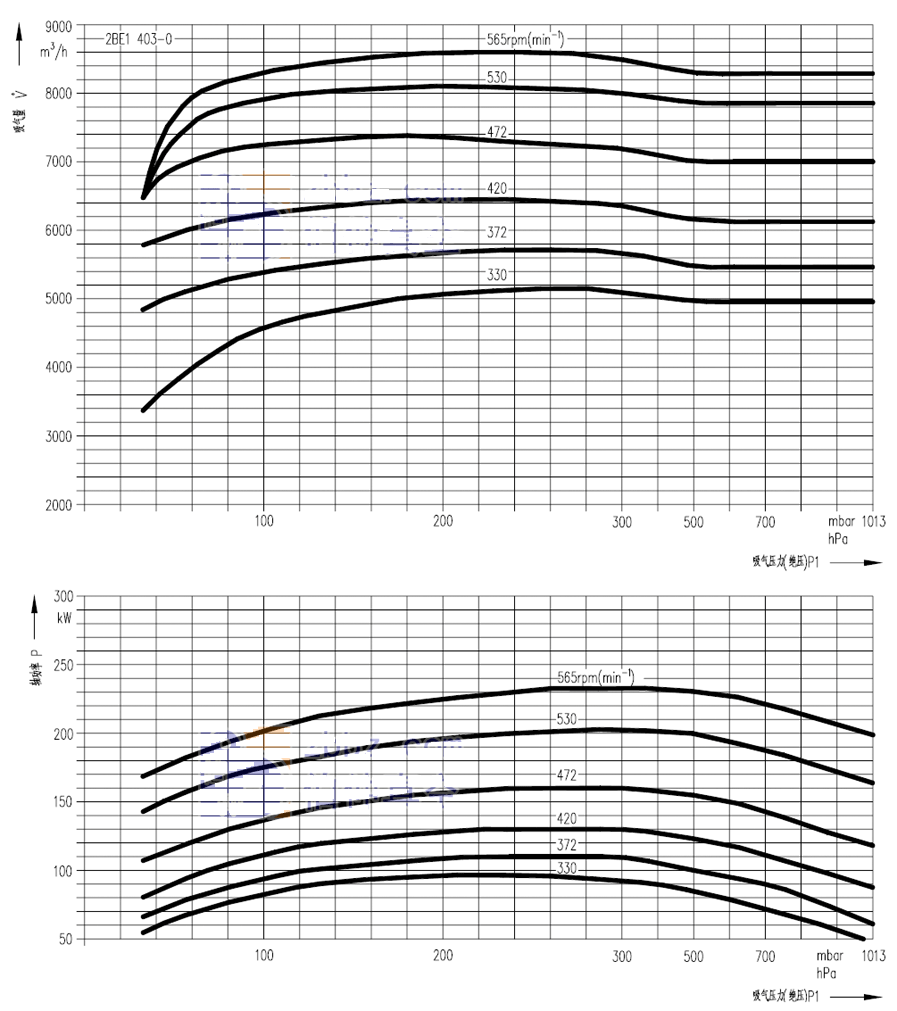

2BE1 403-0 (點擊查看性能曲線)
|
330(皮帶)
|
97 |
132 |
Y315M -4 |
33mbar (-0.098MPa) |
5160 |
86.0 |
5860 |
泵頭安裝尺寸
皮帶傳動安裝尺寸
|
372(皮帶) |
110 |
132 |
Y 315M -4 |
5700 |
95.0 |
5870 |
420(皮帶) |
131 |
160 |
Y 315L 1-4 |
6470 |
107.8 |
5950 |
472(皮帶) |
160 |
200 |
Y 315L 2-4 |
7380 |
123.0 |
6190 |
530(皮帶) |
203 |
250 |
Y 355M2 -4 |
8100 |
135.0 |
6630 |
565(皮帶) |
234 |
280 |
Y 355L 1-4 |
8600 |
143.3 |
6800 |

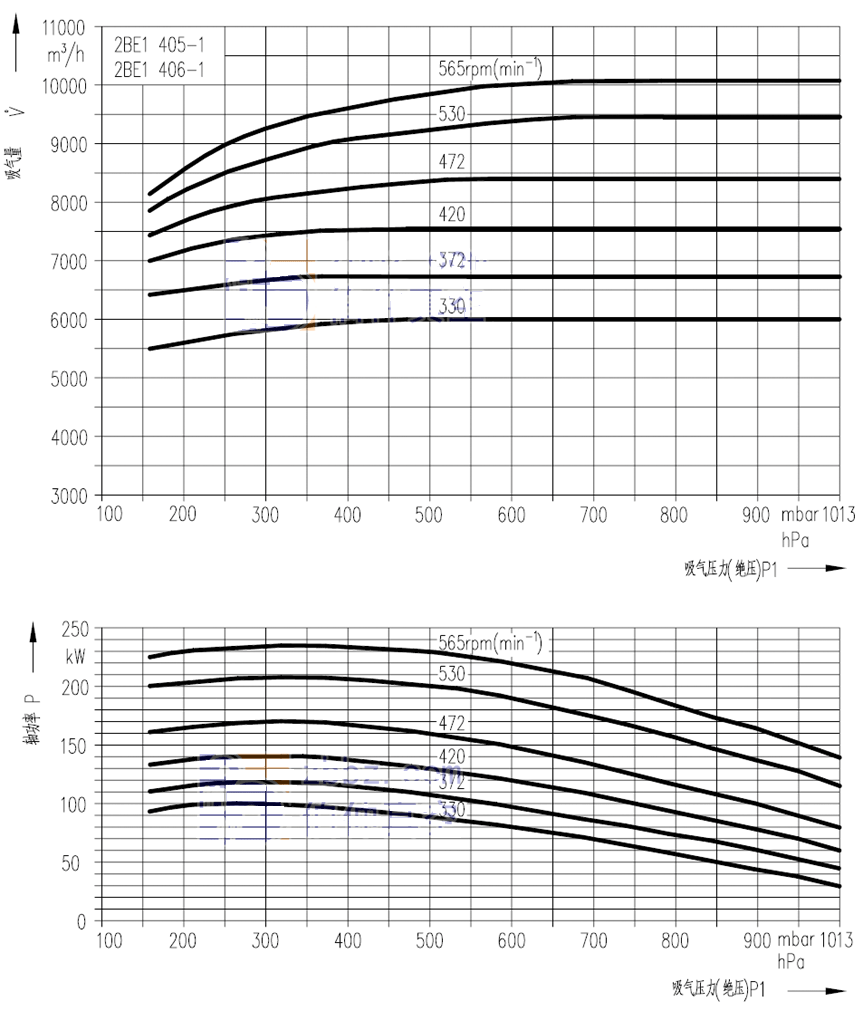

2BE1 405-1 2BE1 406-1 (點擊查看性能曲線)
|
330(皮帶)
|
100 |
132 |
Y315M -4 |
160mbar (-0.085MPa) |
6000 |
100.0 |
5980 |
372(皮帶) |
118 |
160 |
Y 315L 1-4 |
6700 |
111.7 |
6070 |
420(皮帶) |
140 |
185 |
Y 315L 2-4 |
7500 |
125.0 |
6200 |
472(皮帶) |
170 |
200 |
Y 315L 2-4 |
8350 |
139.2 |
6310 |
530(皮帶) |
206 |
250 |
Y 355M2 -4 |
9450 |
157.5 |
6750 |
565(皮帶) |
235 |
280 |
Y 355L 1-4 |
10100 |
168.3 |
6920 |
注:以上所選電機功率可在大多工況下工作。如排氣口壓力較高(0.02~0.05MPa),則應相應加大電機功率;如2BE1真空泵正常工作時軸功率較小,也可選用接近軸功率的電機功率,如此更為節能。
注:水環真空泵的水溫對其性能影響較大,而水環真空泵的性能曲線均為在15℃的水溫條件下測得,因此在實際選用水環真空泵時應對水環真空泵的抽氣速率進行修正。修正方法請參照:水溫對水環真空泵性能的影響。 2BE1系列水環真空泵耗水量
型號 |
標準轉速
rpm |
轉速范圍
rpm |
在以下吸入壓力(mbar,絕壓)時的耗水量 m3/h |
≤160 |
200 |
300 |
400 |
500 |
600 |
700 |
>800 |
2BE1 102-0 |
1450 |
1300~1750 |
1.1 |
1.1 |
0.73 |
0.73 |
0.73 |
0.73 |
0.36 |
0.36 |
2BE1 103-0 |
1450 |
1300~1750 |
1.4 |
1.4 |
0.93 |
0.93 |
0.93 |
0.93 |
0.47 |
0.47 |
2BE1 151-0 |
1450 |
1100~1750 |
1.5 |
1.5 |
1 |
1 |
1 |
1 |
0.5 |
0.5 |
2BE1 152-0 |
1450 |
1100~1750 |
1.7 |
1.7 |
1.13 |
1.13 |
1.13 |
1.13 |
0.57 |
0.57 |
2BE1 153-0 |
1450 |
1100~1750 |
1.9 |
1.9 |
1.27 |
1.27 |
1.27 |
1.27 |
0.63 |
0.63 |
2BE1 202-0 |
980 |
790~1300 |
2.1 |
2.1 |
1.4 |
1.4 |
1.4 |
1.4 |
0.7 |
0.7 |
2BE1 203-0 |
980 |
790~1300 |
2.6 |
2.6 |
1.73 |
1.73 |
1.73 |
1.73 |
0.87 |
0.87 |
2BE1 252-0 |
740 |
558~938 |
4.4 |
4.4 |
2.93 |
2.93 |
2.93 |
2.93 |
1.47 |
1.47 |
2BE1 253-0 |
740 |
560~938 |
5.2 |
5.2 |
3.47 |
3.47 |
3.47 |
3.47 |
1.73 |
1.73 |
2BE1 303-0 |
660 |
466~743 |
8.5 |
8.5 |
6.8 |
6.8 |
5.7 |
5.7 |
2.9 |
2.9 |
2BE1 303-2 |
660 |
466~743 |
- |
9.1 |
7.9 |
6.7 |
5.6 |
4.4 |
3.2 |
2.0 |
2BE1 305-1 |
660 |
466~743 |
8.2 |
8.2 |
7.8 |
7.0 |
6.0 |
5.1 |
4.2 |
3.3 |
2BE1 306-1 |
660 |
466~743 |
8.2 |
8.2 |
7.8 |
7.0 |
6.0 |
5.1 |
4.2 |
3.3 |
2BE1 353-0 |
530 |
372~660 |
11.2 |
11.2 |
9.0 |
9.0 |
7.5 |
7.5 |
3.8 |
3.8 |
2BE1 353-2 |
530 |
372~660 |
- |
12.1 |
10.5 |
9.0 |
7.4 |
5.8 |
4.3 |
2.7 |
2BE1 355-1 |
530 |
372~660 |
10.9 |
10.9 |
10.4 |
9.3 |
8.0 |
6.7 |
5.5 |
4.3 |
2BE1 356-1 |
530 |
372~660 |
10.9 |
10.9 |
10.4 |
9.3 |
8.0 |
6.7 |
5.5 |
4.3 |
2BE1 403-0 |
420 |
330~565 |
16.0 |
16.0 |
12.8 |
10.7 |
10.7 |
8.7 |
7.2 |
5.4 |
2BE1 405-1 |
420 |
330~565 |
14.7 |
14.7 |
14.2 |
12.6 |
10.9 |
9.2 |
7.7 |
5.9 |
2BE1系列水環壓縮機耗水量
型號 |
標準轉速
rpm |
轉速范圍
rpm |
在以下排氣壓力(bar,絕壓)時的耗水量 m3/h |
1.2 |
1.4 |
1.5 |
1.6 |
1.8 |
2.0 |
2.2 |
2.4 |
2BE1 102-8 |
1450 |
1300~1750 |
0.8 |
0.9 |
0.9 |
1.1 |
1.2 |
1.3 |
1.5 |
- |
2BE1 103-8 |
1450 |
1300~1750 |
0.8 |
1.1 |
1.1 |
1.3 |
1.5 |
1.6 |
1.8 |
- |
2BE1 151-8 |
1450 |
1100~1750 |
0.9 |
1.2 |
1.2 |
1.4 |
1.6 |
1.7 |
1.9 |
- |
2BE1 152-8 |
1450 |
1100~1750 |
1.0 |
1.3 |
1.3 |
1.5 |
1.7 |
1.8 |
2.0 |
- |
2BE1 153-8 |
1450 |
1100~1750 |
1.2 |
1.5 |
1.5 |
1.7 |
1.9 |
2.0 |
2.2 |
- |
2BE1 202-8 |
980 |
790~1300 |
0.3 |
0.5 |
0.6 |
0.7 |
0.9 |
1.1 |
1.4 |
- |
2BE1 203-8 |
980 |
790~1300 |
0.4 |
0.6 |
0.7 |
0.7 |
0.9 |
1.2 |
1.5 |
- |
2BE1 252-8 |
740 |
558~938 |
1.3 |
2.1 |
3.0 |
3.2 |
4.3 |
5.4 |
6.4 |
7.5 |
2BE1 253-8 |
740 |
560~938 |
1.7 |
2.5 |
3.0 |
3.3 |
4.4 |
5.5 |
6.9 |
8.3 |
2BE1 303-8 |
660 |
466~743 |
2.3 |
3.2 |
4.0 |
4.6 |
6.0 |
8.0 |
9.5 |
10.9 |
2BE1 305-8 |
660 |
466~743 |
2.3 |
3.2 |
4.0 |
4.6 |
6.0 |
8.0 |
9.5 |
12.0 |
2BE1 355-8 |
530 |
372~660 |
3.2 |
4.4 |
5.2 |
6.3 |
8.3 |
10.8 |
13.0 |
16.0 |
2BE1 405-8 |
420 |
330~565 |
4.3 |
5.7 |
6.8 |
8.4 |
11.0 |
14.5 |
17.5 |
22 |
注:1、工作液種類:通常情況下用水,標準溫度15℃(范圍0℃至65℃);或其溫度至少要低于其沸點10℃。 2、以上耗水量為在標準轉速下所需的耗水量,對不同轉速,數據表中的流量值應乘以(實際轉速÷標準轉速) 3、如需增加工作液流量,則數據表中的流量加倍。
|
